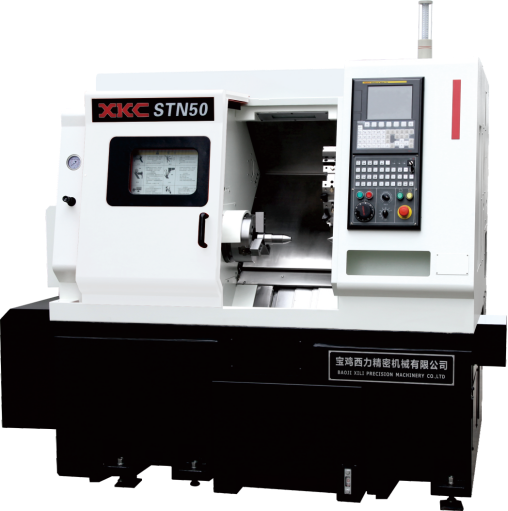

STN50/50M
數控車床
高剛性、高精度的主軸設計可以輕松實現強力重切削：
STN50數控車床采用了先進的45°混合式斜床身結構，主軸本著高速、重載、高精度的方針設計，可以輕松實現強力重切削。
快速分度的高剛性刀塔：
STN50數控車床刀臺采用伺服分度、三齒盤定位的結構，不僅具有良好的剛性，而且還具有很高的分度速度。刀塔換刀動作可以和坐標軸運動同時進行，進一步提高了機床的工作效率。
伺服程控尾座(選配) :
STN50系列數控車床可以配置伺服尾座，尾座由伺服電機直接驅動，尾座行程和尾座推力可以在程序中任意設定，伺服尾座在軸類零件無人化加工時具有獨到的使用場合。
機床規格參數
項目ITEM | STN50-300/500 | STN50M-300/500 | |
加工能力 Capacity | 最大的回轉直徑 Max. swing diaover bed | φ495mm | φ590mm |
最大加工直徑 Max process diameter | φ330mm | φ300mm | |
最大加工長度 Max process length | 285/520mm | 240/475mm | |
主軸 Spindle | 主電機功率(連續/30min) Spindle motor | 7.5/11KW | 7.5/11KW |
主軸端部形式 Spindle nose type | A2-6 | A2-6 | |
主軸通孔直徑Spindle through hole diameter | φ62mm | φ62mm | |
主軸最高轉速 Max spindle speed | 4500r/min | 4500r/min | |
卡盤尺寸 Chuck size | 8"(中空)(Hollow) | 8"(中空)(Hollow) | |
刀塔 Turret | 刀塔形式 Turret type | 伺服刀塔servo motor | 伺服動力刀塔 Servo powered turret |
刀位數 Number of stations | 12 | 12 | |
刀具分度時間(one/full) Indexing time | 0.18/0.5S | 0.18/0.5S | |
刀具尺寸 Tool size | 20×20/φ32mm | 20×20/φ32mm | |
尾座 Tailstock | 尾座錐孔形式 Tailstock quill taper hole | MT4 | MT4 |
尾座最大移動量 Max tailstock travel | 335/530mm | 335/530mm | |
尾座形式 Tailstock type | 可編程伺服尾Programmable tailstock | 可編程伺服Programmable tailstock | |
快移速度Rapid feed | X/Z軸快進速度 Axis traverse | 30/36m/min | 30/32m/min |
X/Z軸行程 X/Z axis travel | STN50(300) 185/325mm STN50(500) 185/550mm | STN50M(300) 180/270mm STN50M(500) 180/500mm | |
冷卻 Cooling | 冷卻箱容積 Cooling tank volume | 150L | 150L |
其它 Others | 電源容量(30分鐘/連續額定) Power capacity (30minutes keep working) | 18KVA | 18KVA |
機床尺寸(長×寬×高) Floor Space | 2000×1550×1700mm | 2000×1650×1700mm | |
機床重量 Mass of machine | 約2300kg about 2300kg | 約2400kg about 2400kg | |
